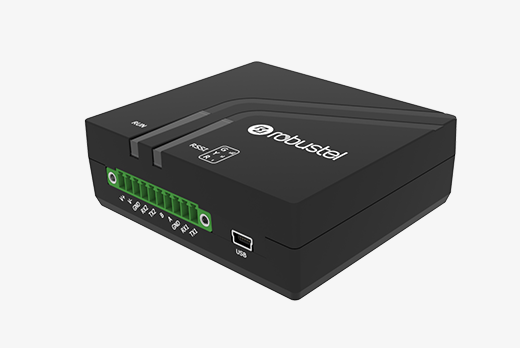

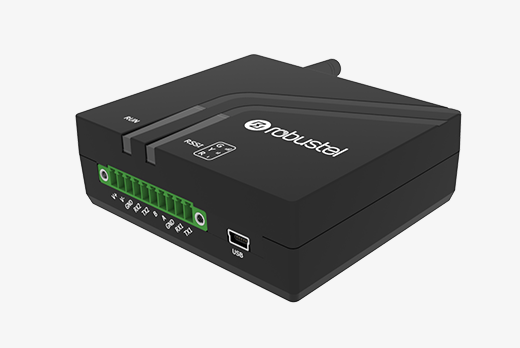

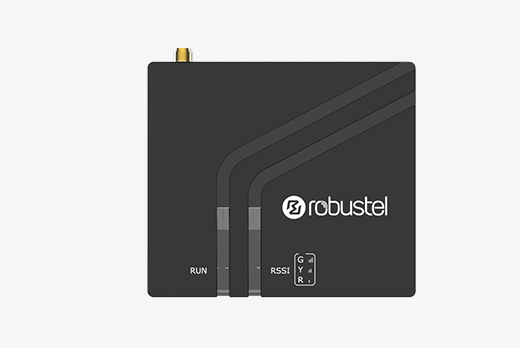

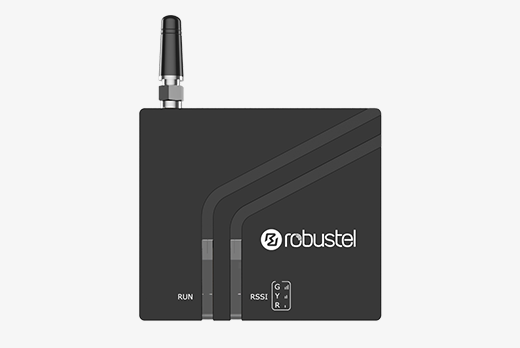

M1201 | 工业级无线数据终端

支持接入多种蜂窝网络

支持多种协议

支持本地串口及I/O数据的远程传输

工业设计标准

M1201工业级无线蜂窝数据传输单元（DTU）基于GSM/GPRS/EDGE/WCDMA/FDD LTE/TDD LTE等网络，为用户提供稳定可靠的网络连接和数据传输。这款单SIM卡设计的DTU能实现本地串口的远程传输，且支持多种接口，如RS-232、RS-485、RS-422和CAN等。作为一款通用性的产品，其应用场景丰富，可使用于不同的工业数据通讯现场，例如能源，楼宇，市政，农业，工厂等。

产品功能
产品规格

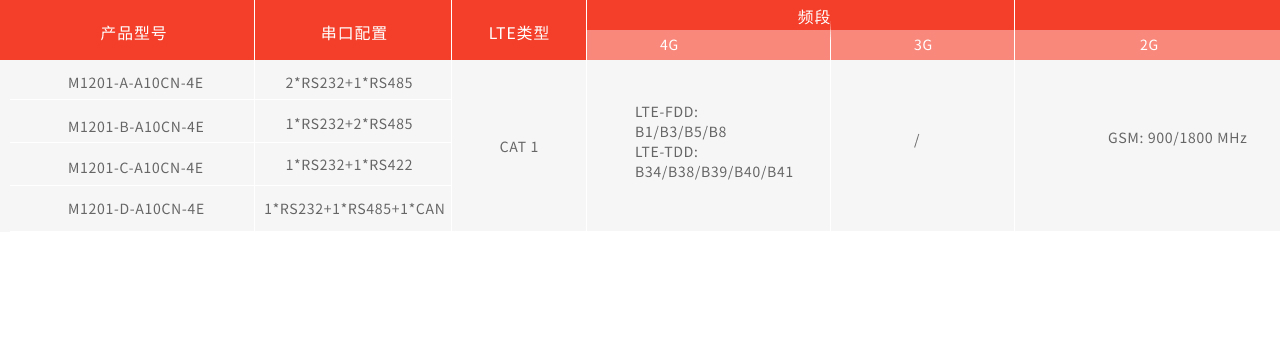

产品选型
文档下载
应用方案

产品功能

智能连接

自动GSM / GPRS / EDGE / WCDMA / FDD LTE / TDD LTE连接（无需AT命令）。
多平台支持

支持Azure IoT Hub、AWS、阿里物联网、腾讯物联网和泰利特DeviceWISE等平台。
多种配置方式

支持通过USB接口或RCMS平台进行配置和升级。
多协议支持

支持透传、TCP客户端/服务器、UDP、Modbus等串口协议。
VPN支持

支持IPsec/OpenVPN/GRE/L2TP/PPTP等多种VPN。
工业设计

-40~+75 °C极端工作环境温度，适用于各种复杂的工业环境。

产品规格

蜂窝网接口
- 接口类型
  1*SMA母头
- SIM座
  1*Mini-SIM卡（3.0 V/1.8 V）
- 标准
  GSM/GPRS/EDGE+/FDD LTE /TDD LTE
串行端口
- 可配置端口
  RS-232 / RS-485 / RS-422 / CAN
- 插座形态
  10位3.5 mm带锁插座
- 波特率
  300 bps~115200 bps (RS-232/RS-485/RS-422)
  125kbps/250kbps/500kbps/1Mbps (CAN)
- RS-232
  TXD，RXD，GND
- RS-485
  A(DATA+)，B(DATA-)，GND
- RS-422
  A(RX_DATA+)，B(RX_DATA-)，Y(TX_DATA+)，Z(TX_DATA-)，GND
- CAN
  CANH，CANL
USB接口
- 接口数量
  1 x Mini USB用于配置
- 接口类型
  Mini母头
- 速率
  USB 2.0（最高速率480Mbps）
其他
- LED指示灯
  1 x RUN + 1 x RSSI（红绿双色灯）
- 内置
  Watchdog，Timer
RobustOS基础功能
- 网络协议
  PPP、TCP、UDP、ICMP、HTTP、HTTPs、DNS、NTP、SMTP、Telnet、SSH2、DDNS等
- VPN隧道
  IPsec、OpenVPN、GRE
- 远程管理
  Web、CLI、SMS
- 串口协议
  透传、TCP客户端/服务器、UDP、Modbus RTU网关
RobustOS可用App*
- Language、RCMS
  *App根据用户需求选定，更多App信息请咨询您的销售代表。
供电及功耗
- 电源接口
  10位3.5 mm带锁插座
- 供电电压
  9~36V DC
- 功耗
  空闲状态50~70 mA@12
  通信状态500 mA（峰值）@12 V
物理特性
- 防护等级
  IP30
- 外壳材质及整机重量
  塑料，100 g
- 外形尺寸
  85 x 75 x 28.5 mm
- 安装方式
  水平桌面放置、壁挂式安装或导轨式安装（壁挂式和导轨式安装需另购买安装配件）
- 操作温度
  -40~+75 °C
- 存储温度
  -40~+ 85 °C
- 相对湿度
  0~95% RH
产品认证
- 环保指令
  RoHS2.0, WEEE
- EMI
  EN 55032: 2015 (CE) Class B
  EN 55032: 2015 (RE) Class B
- EMS
  IEC 61000-4-2 (ESD) Contact Level 2; Air Level 3
  IEC 61000-4-3 (RS) Level 2
  IEC 61000-4-4 (EFT) Level 2
  IEC 61000-4-5 (Surge) Level 3
  IEC 61000-4-6 (CS) Level 2
